A futura integração da CPTM com o Metrô na Estação Santo Amaro

Superlotação da Estação Santo Amaro (Fernando Galfo)
Superlotação da Estação Santo Amaro (Fernando Galfo)

Talvez mais famosa que a integração da Linha 2-Verde com a Linha 4-Amarela, a integração da Linha 5-Lilás do Metrô com a Linha 9-Esmeralda da CPTM na Estação Santo Amaro é possivelmente uma das mais problemáticas atualmente. E a que causa mais más lembranças a passageiros que já tiveram que enfrentá-la.

As situações de lotação extrema tem impacto direto no intervalo entre os trens pois o mezanino da estação chega a ficar intransitável.

O procedimento da CPTM é desligar as escadas rolantes para evitar acidentes e a plataforma fica lotada. Como os trens também não param de chegar, o Centro de Controle Operacional (CCO) da CPTM aumenta o intervalo dos trens reduzindo a velocidade no trecho e mantendo o trem mais tempo parado na plataforma. Faz mais sentido agora o porque disso tudo?

Intransitável

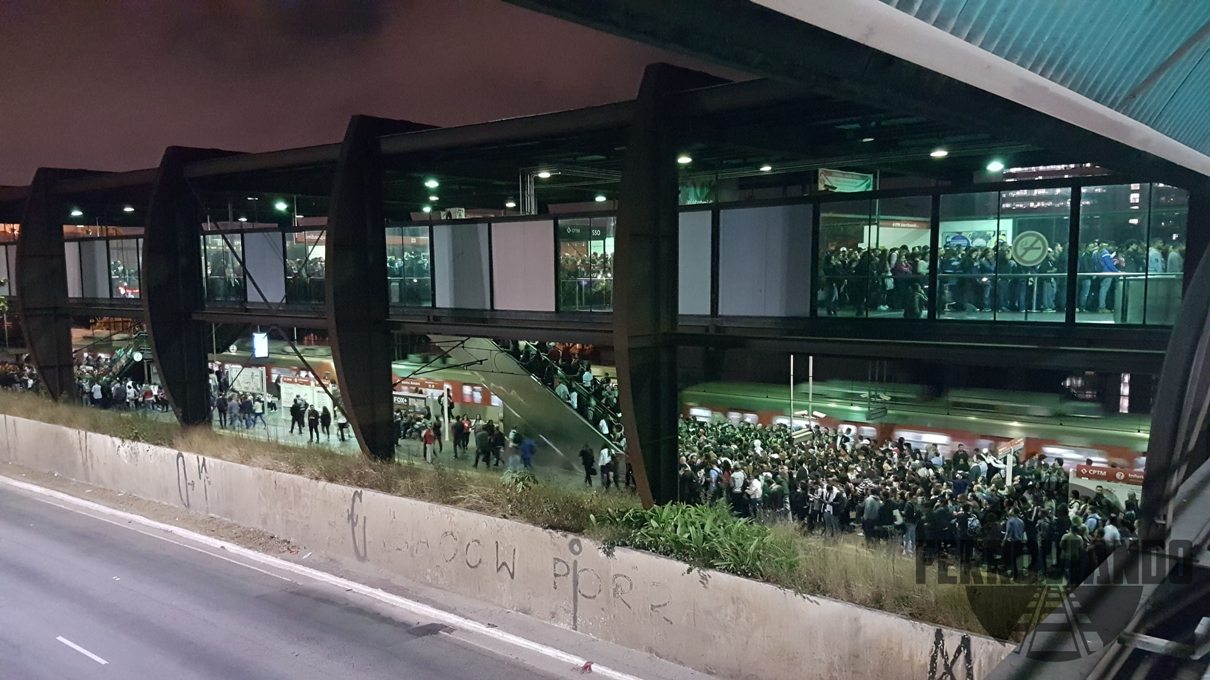

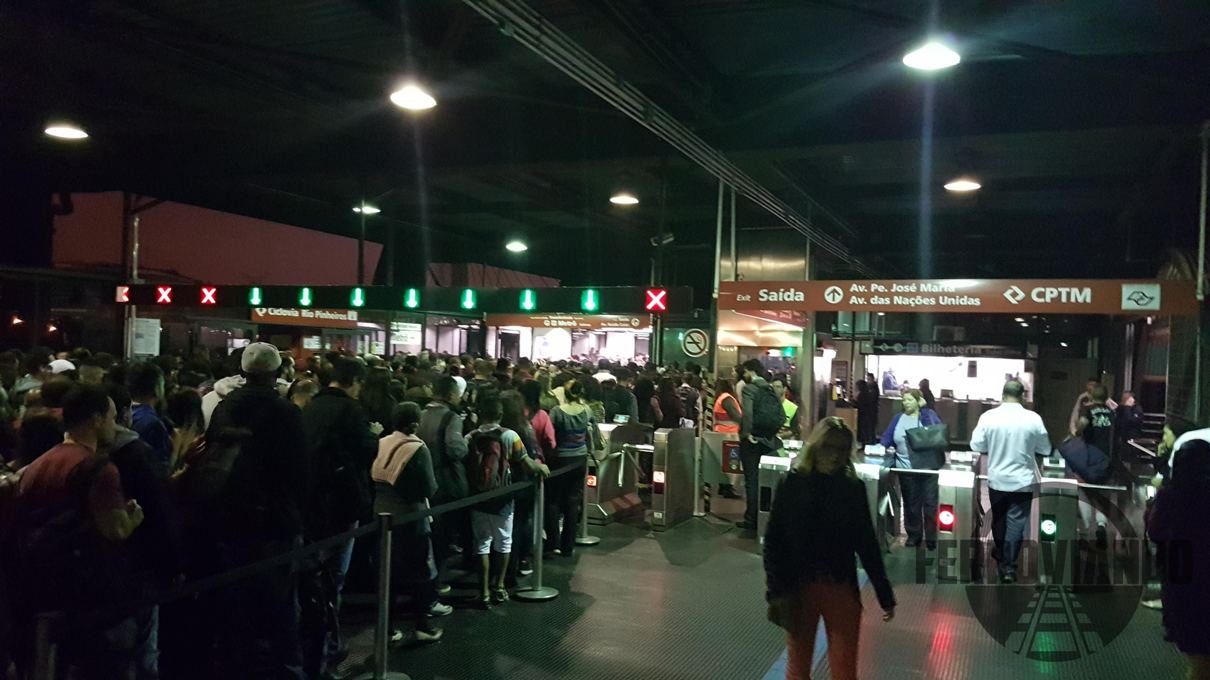

Veja o caos que fica a estação no horário de pico da tarde. Reparem que o mezanino está lotado do extremo esquerdo até o extremo direito da foto.

Clique nas imagens para ver em tamanho maior:

Hoje essa situação degradante ocorre por causa da péssima integração entre as Estações da Linha 5 e Linha 9. Na passarela de integração existem salas operacionais da CPTM e uma escada fixa para uso exclusivo da equipe de operação da CPTM para acesso a plataforma. Ambos atrapalham muito o deslocamento.

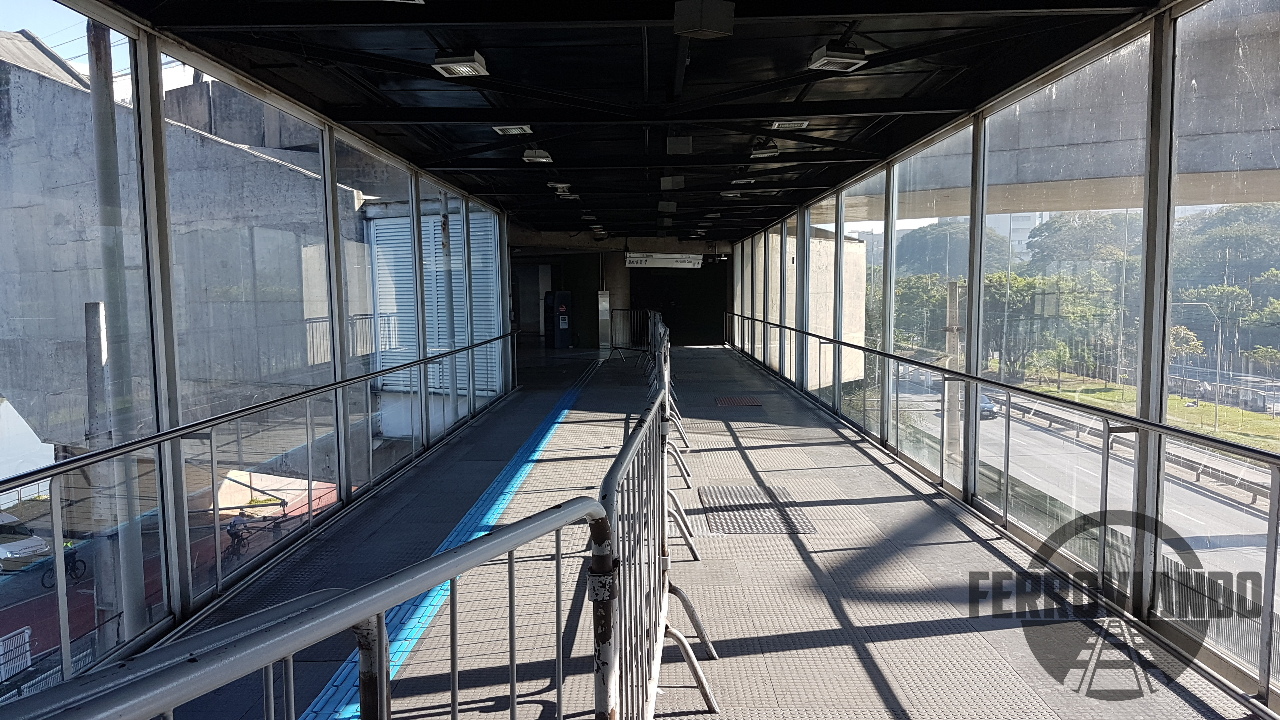

Veja no detalhe em vermelho o local das salas. Reparem como o mezanino da CPTM é largo. A necessidade das salas operacionais e a estrutura estreita da passarela (à direita) causam um grande afunilamento.

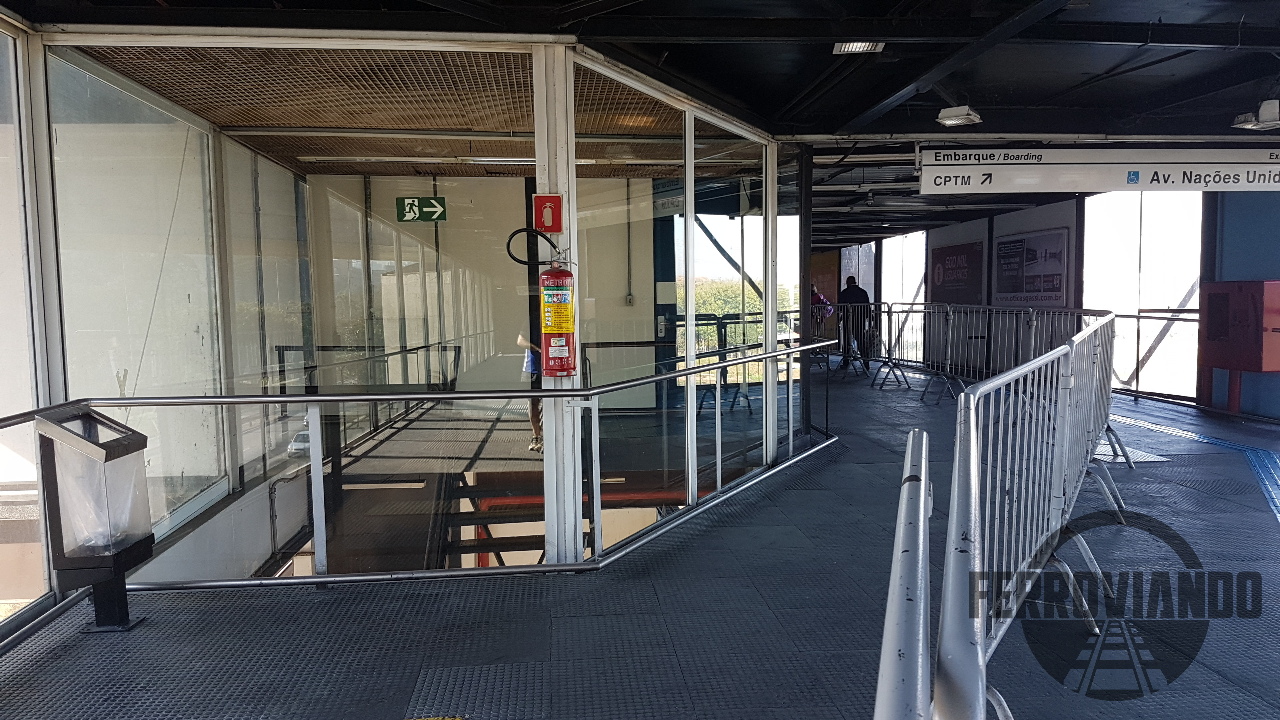

Salas operacionais CPTM
Salas operacionais CPTM

Em conversa com um funcionário da estação da CPTM, já foram feitos diversos estudos e tentativas para amenizar o problema. Mas nada resolveu definitivamente o problema.

Somente alargando o mezanino e a passarela ao máximo – usando toda a largura disponível da estação da CPTM – que o problema será solucionado, em tese.

Linha 5 Lilás

Sim, a inauguração completa da Linha 5 Lilás integrando com as Linhas 1-Azul e 2-Verde, vai mudar essa situação. Mas não da forma como vocês imaginam.

Basicamente terá o mesmo fluxo atual de pessoas – ou até mais – mas no sentido contrário.

Hoje no pico da tarde, o fluxo maior é da Linha 9 para a Linha 5. Com a inauguração, muito provavelmente terá a inversão do fluxo, ou seja, da Linha 5 para a Linha 9. Similar com a Estação Pinheiros da Linha 4-Amarela.

Muitos usuários irão preferir usar a Linha 5 do que a Linha 4 – com a profunda integração em Pinheiros – com a Linha 9 com intervalo mais alto em relação ao Metrô.

A integração futura

O blog teve acesso ao projeto básico da nova integração da Estação Santo Amaro. A execução ficará a cargo da Via Mobilidade, que ganhou o leilão da concessão das Linhas 5-Lilás e 17-Ouro em janeiro. A reforma da integração será uma das contrapartidas previstas em contrato.

Prazos:

  • Apresentar o cronograma do projeto até outubro de 2019 (18 meses após a assinatura do contrato)
  • Terminar a obra em até outubro de 2021 (42 meses após a assinatura do contrato)

De acordo com o anexo de penalidades do contrato, a Via Mobilidade terá que pagar uma multa de R$ 200 mil se “atrasar os marcos de término das obras de requalificação e adequação

Veja algumas imagens do projeto básico abaixo. Para os arquitetos: será feita com viga Vierendeel. Cada plataforma, terá quatro escadas rolantes adicionais.

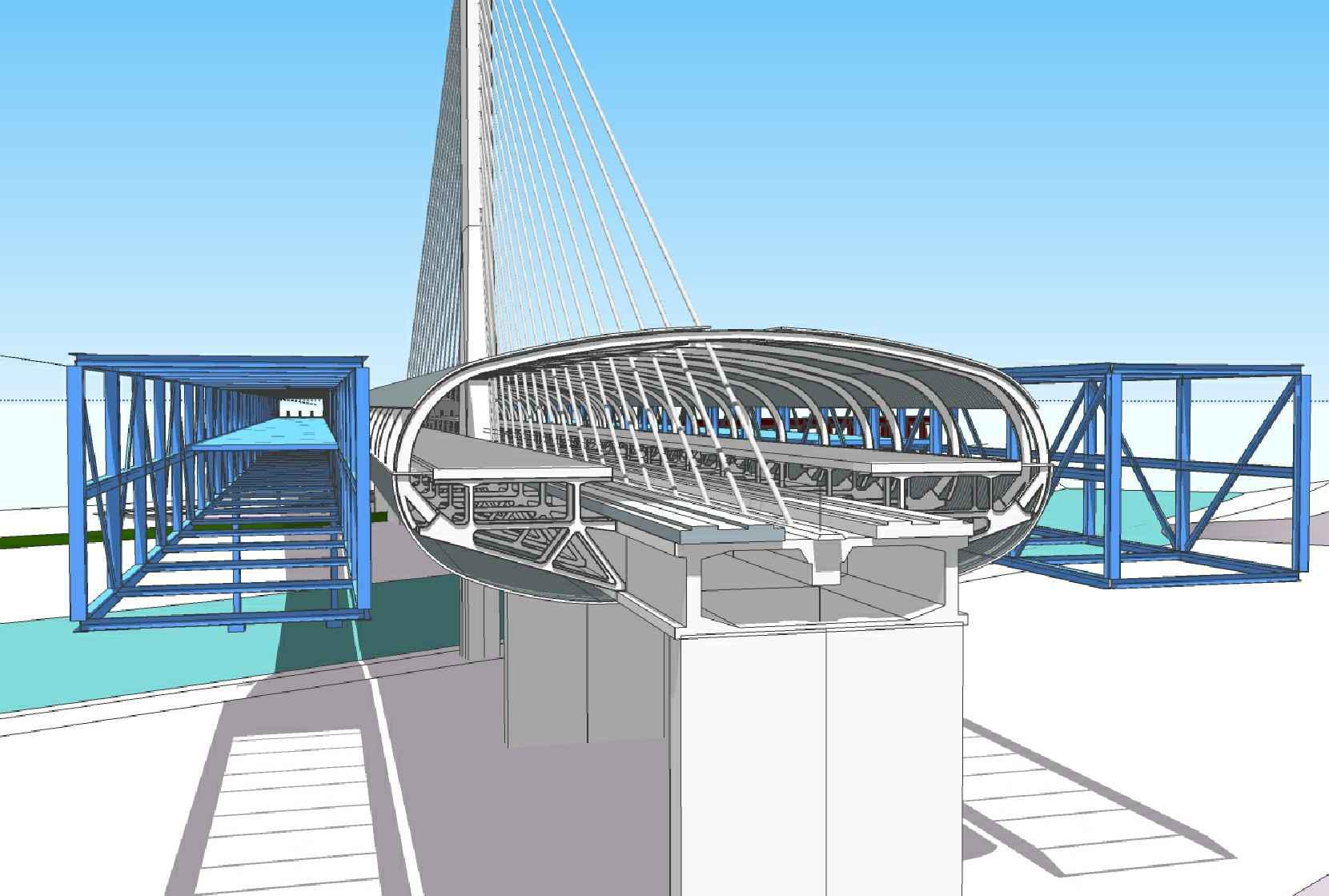

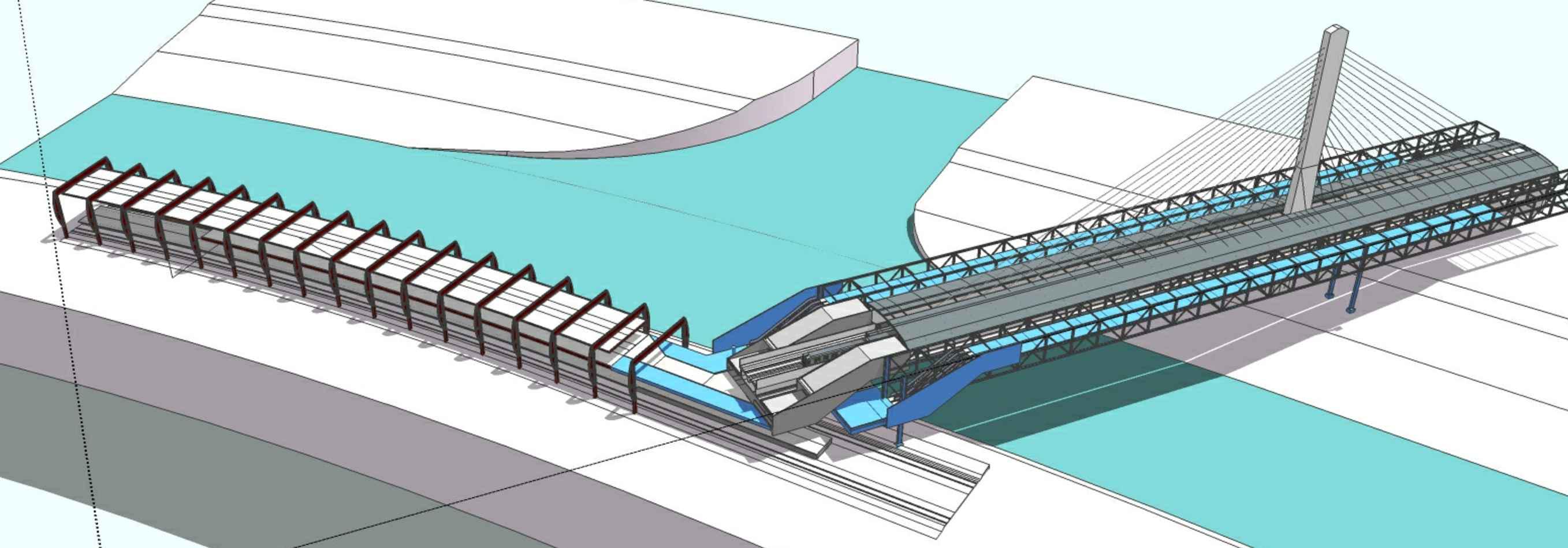

Nova integração Linhas 5 e 9
Detalhe das novas escadas rolantes (Metrô)

Clique para ver em tamanho maior:

Mudanças na área da CPTM e do Metrô

Analisando o projeto pudemos destacar as principais, senão, todas mudanças:

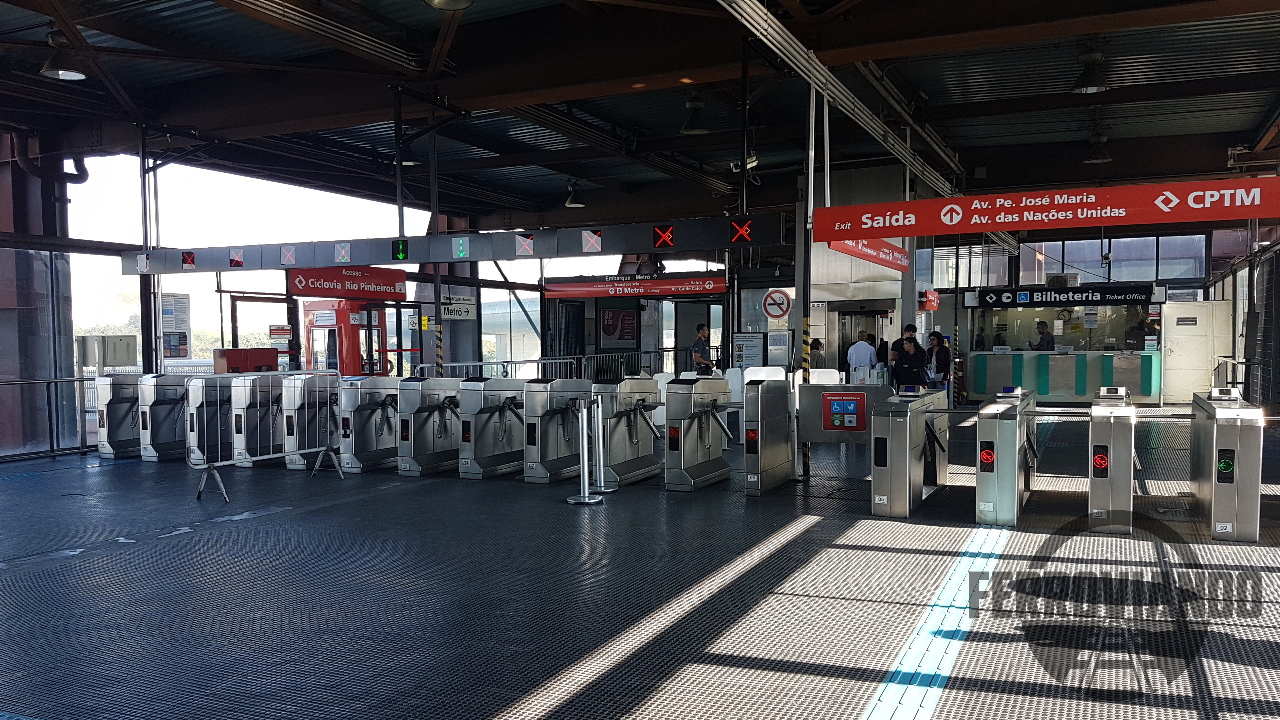

  • Remoção dos bloqueios atuais da CPTM
  • Substituição de uma das escadas fixas por escadas rolantes
  • Novas escadas fixas no local onde atualmente são os banheiros da plataforma (após o jardim da plataforma)
  • Bloqueios de contagem será na divisa da integração entre CPTM e Metrô
  • Ampliação da passarela para instalação do 18 (DEZOITO) bloqueios conforme item anterior
  • Reposicionamento dos bloqueios e da bilheteria da CPTM para a plataforma da Marginal Pinheiros
  • Reposicionamento das salas operacionais para o lado sul da plataforma (precisará de uma nova laje)
  • Reposicionamento dos sanitários para o lado sul da plataforma (abaixo do novo local das salas operacionais)
  • Dois elevadores de acesso à plataforma da Linha 5 pelo mezanino do Metrô

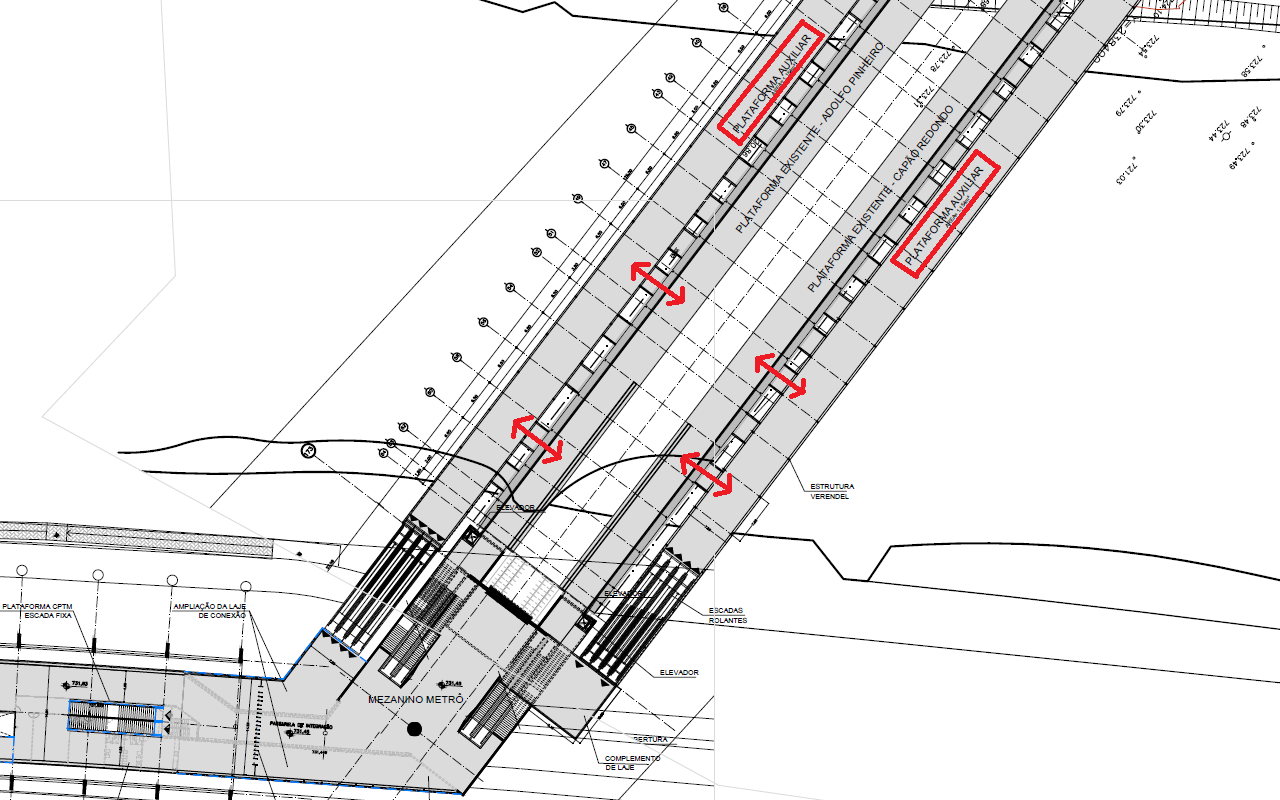

  • Plataformas auxiliares nos dois lados da Estação do Metrô com acessos a plataforma existente em toda sua extensão.

Clique nas imagens para ver o projeto básico em tamanho maior. Destacamos em vermelho as mudanças:

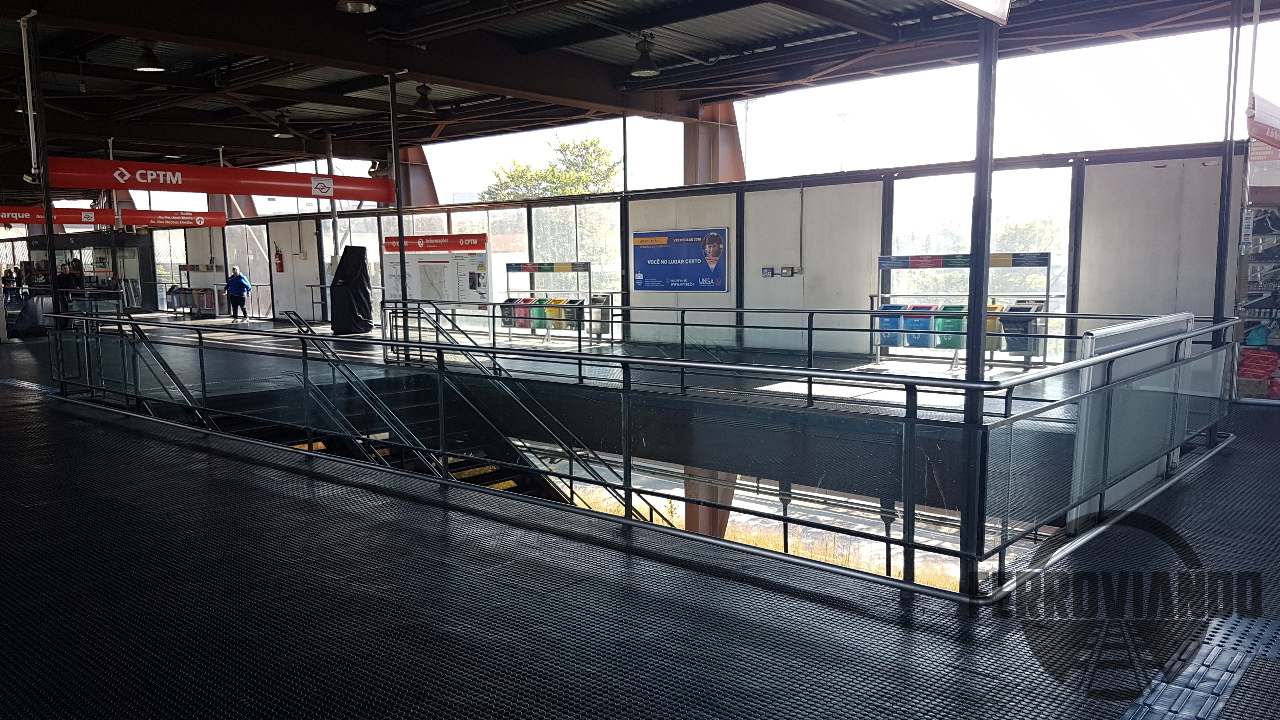

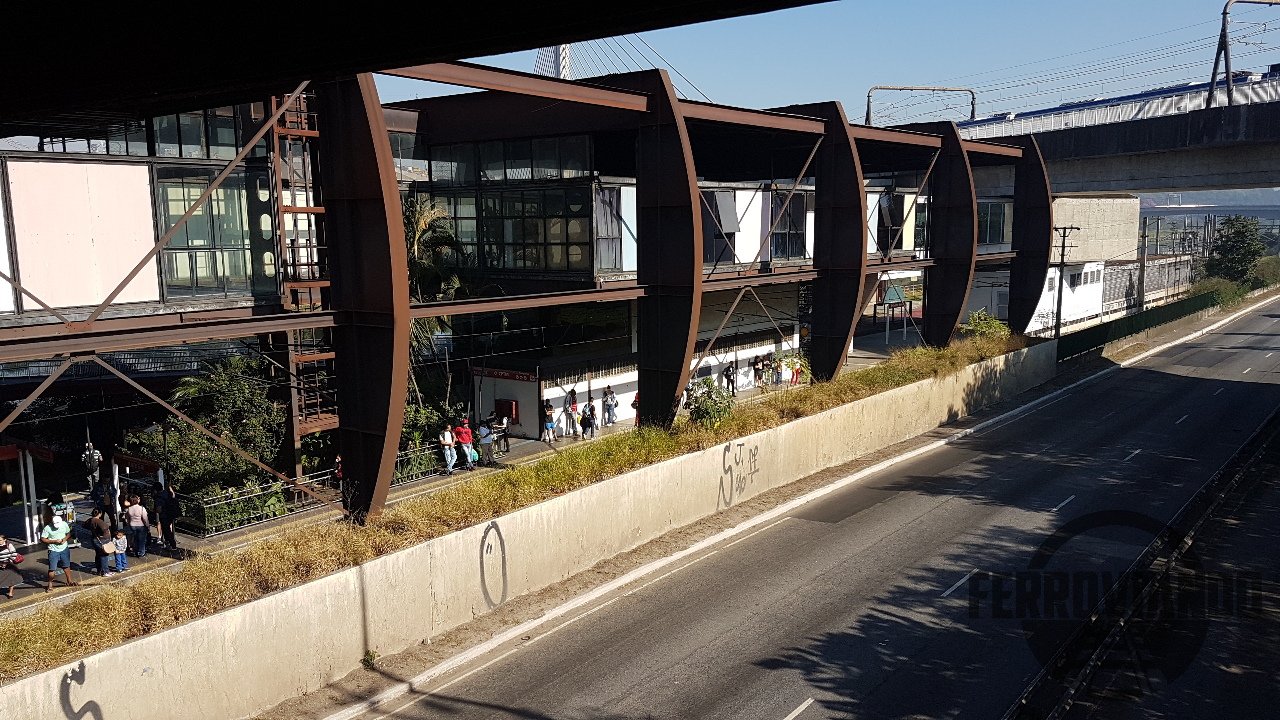

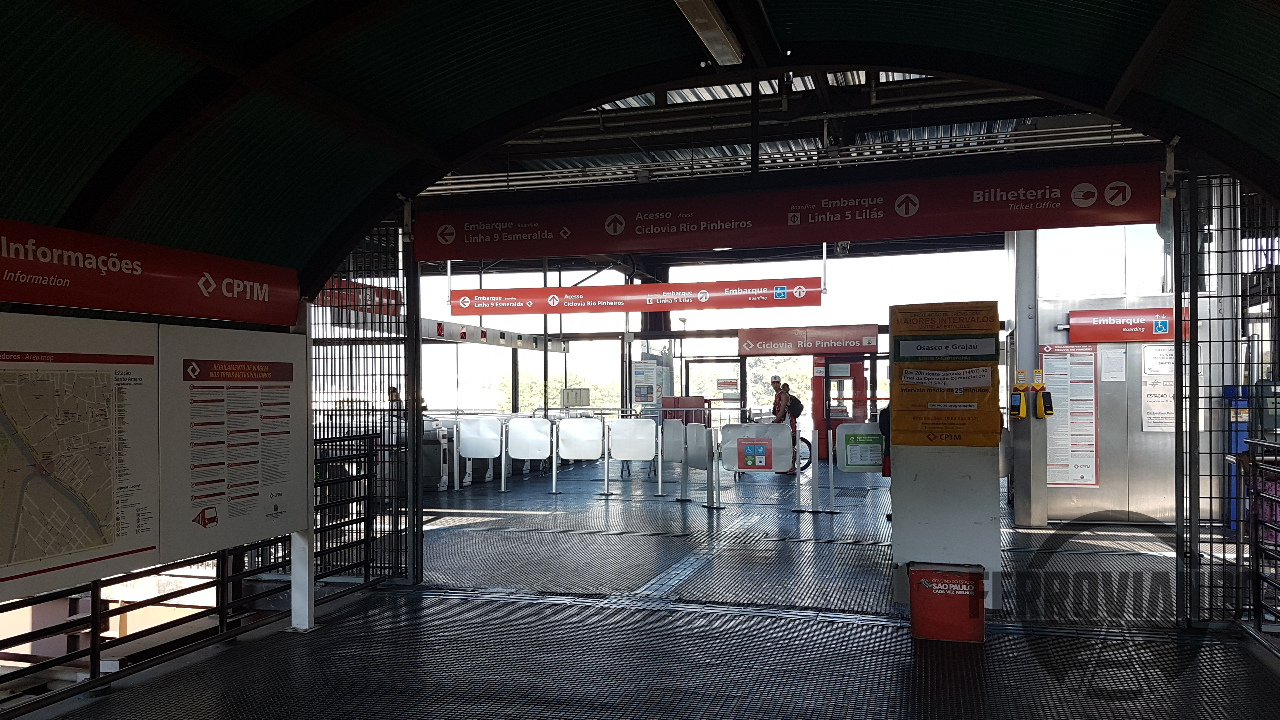

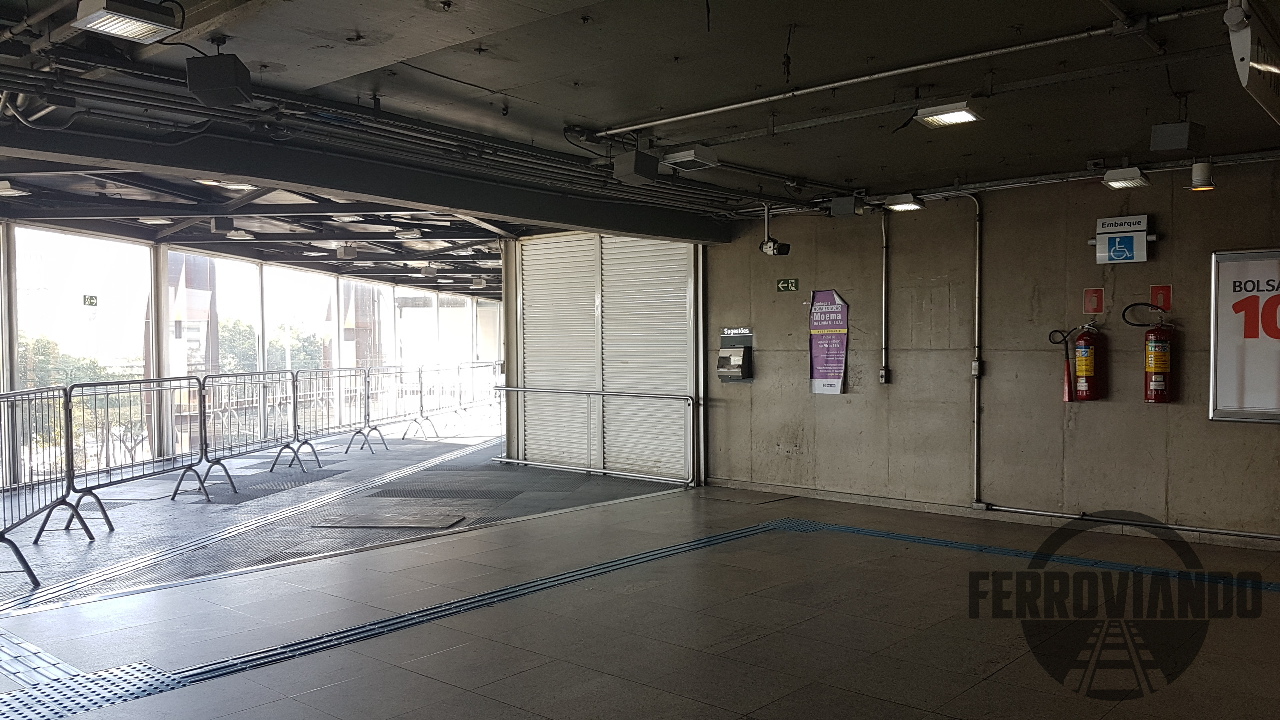

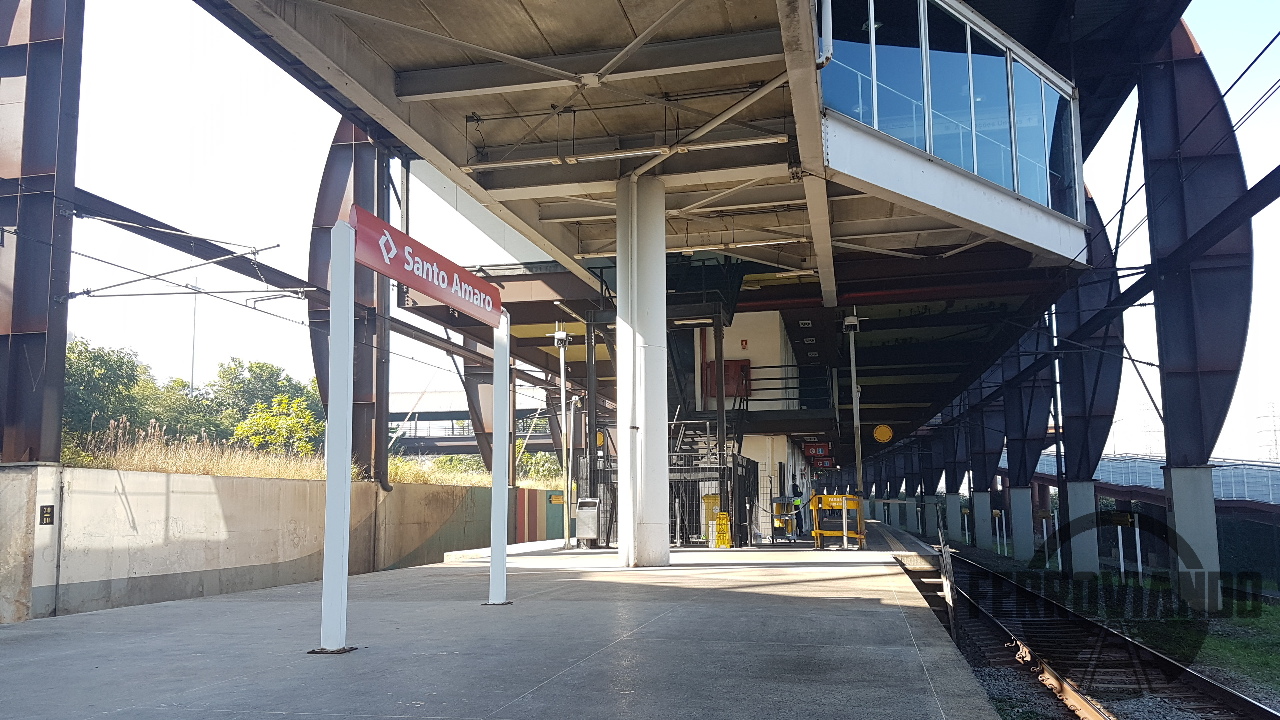

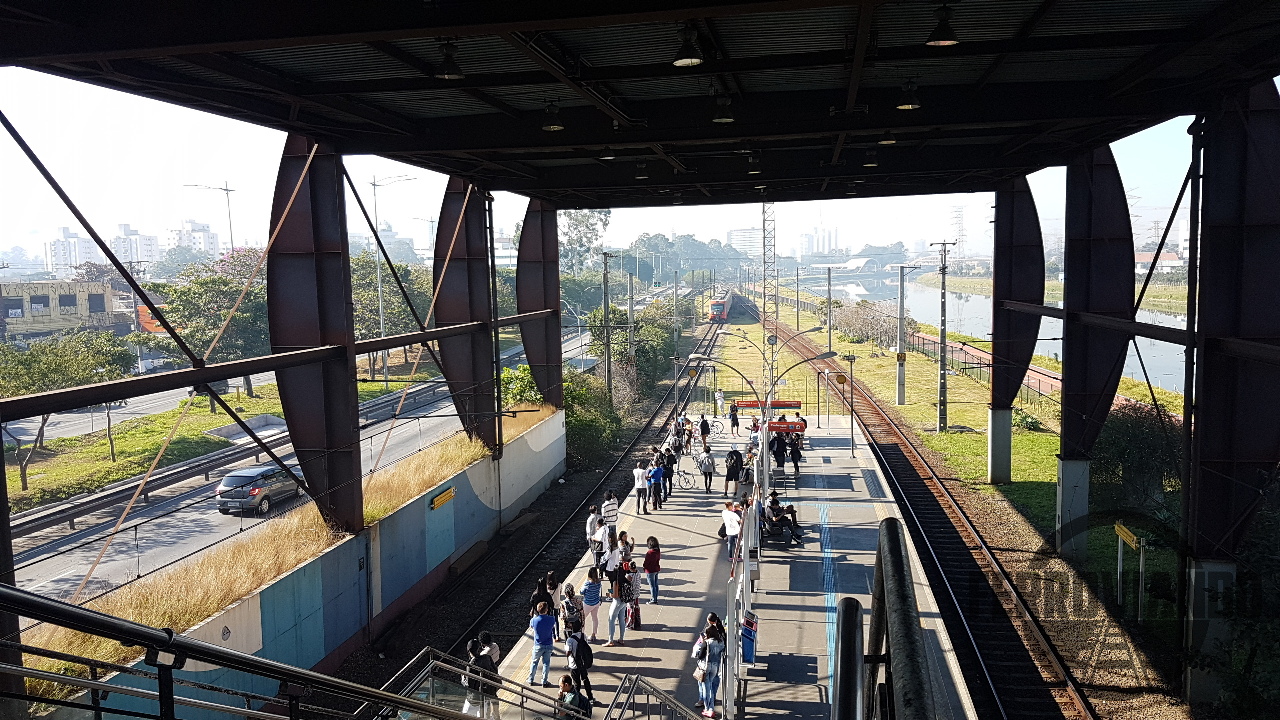

Aqui vemos algumas imagens dos locais que terão alterações. Explicações nas legendas das fotos.

Conclusão

Acredito que 2021 é um prazo muito longo para ter essa reforma pronta. Espero encarecidamente que a Via Mobilidade termine muito antes do que isso.

Resta saber também qual será o impacto da obra na operação, afinal se hoje já está ruim, é impensável ficar pior, por isso a necessidade de começar e terminar rápido.

Afinal a iniciativa privada tem a grande vantagem do rápido processo de contratação.

PS: Se você leu até aqui, muito obrigado! O texto ficou meio longo (quase mil palavras) mas não pude deixar de explicar com detalhes e fotos essa que vai ser uma obra/reforma há muito tempo esperada.
